AVX鉭電容的詳細命名規則

您的當前位置:主頁 > 新聞中心 > 行業新聞 >

AVX鉭電容的詳細命名規則

2020-12-04

AVX是全球最大的鉭電容供應商,在全球擁有四家生產工廠,為電子行業提供了靈活性和生產能力。AVX在高可靠性鉭電容器領域處于行業領先地位,是醫療和軍事、航空航天領域最大的高可靠性固體鉭電容器供應商。一起來看看AVX鉭電容的詳細命名規則。

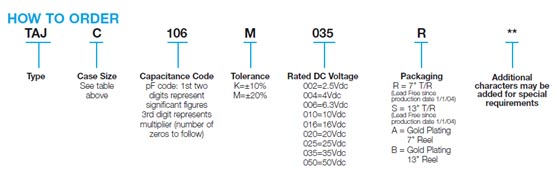

【例如】AVX鉭電容型號:TAJC106M035RNJ

AVX品牌的標準品系列鉭電解電容器,容量為10UF,容量誤差為 /-20%,額度電壓為35VDC,包裝方式為編帶7英寸小盤裝(2K/盤)。

1、TAJ:AVX品牌鉭電容中的系列號,相當于陶瓷電容的介質類型,TAJ系列鉭電容中文俗稱標準品系列,與之對應的是TPS系列鉭電容,中文俗稱低ESR系列鉭電容。

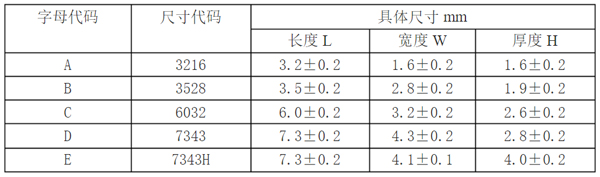

2、C:鉭電容封裝尺寸,鉭電容的封裝表示方法與普通貼片電容(MLCC)不同,不是采用英制的表示方法(0603、0805、1206、1210、1812等就常見的尺寸就是英制表示),也不是公制表示方法,而有自己一套獨特的尺寸表示方法,它是用英文字母表示尺寸的,每個字母對應的尺寸如下表所示:

3、106:這是電容的“三位數表示法”,用來表示貼片鉭電容的標稱容量值(106表示10uF),

4、M: 容量誤差,K表示±10%,M表示±20%。貼片鉭電容的誤差就這兩種。

5、035:表示電壓35V,這個好理解。常見電壓和代碼對應關系為:004-4V, 006-6.3V, 010-10V, 106-16V,025-25V, 035-35V, 050-50V. 工業用鉭電容的最高電壓就是50V,超過這個電壓值的鉭電容是沒有的(部分軍用鉭電容可又做到63V)。

6、R: 包裝方式,R表示編帶小盤裝(7英寸直徑的料盤),現在基本就這和種包裝形式。其它三種很少見。

7、NJ:后綴,沒有具體的意思,由AVX原廠自定義,不用去理解。
